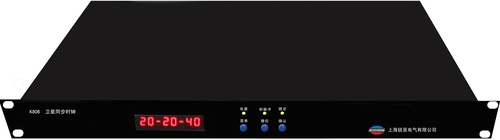

K806-G-A卫星同步时钟（GPS时钟,串口同步时钟,GPS时间同步装置）是我公司开发研制的应用GPS技术授时的标准时间显示和发送的装置，该装置以美国全球定位系统（GPS）为时间基准，可以同时跟踪12颗卫星，对时精度达30nS。

       K806-G-A卫星同步时钟采用表面贴装技术生产，以高速芯片进行控制，具有精度高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单、免维护等特点，适合无人值守。

       K806-G-A卫星同步时钟有2路RS232串行信号，2路RS422/485串行信号，1路TTL脉冲信号，可以适应各种不同设备的对时需要，广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域。

装置的特点

1．时间精度高，脉冲信号精度小于0.1μS，串口信号精度可达10μS。

2．采用双核处理器，同步快。

3．自保持能力强，装置收不到卫星信号后，自保持能力优于0.6μS/min。

4．支持单星授时模式，适用于收星效果不佳的情况（订货时须说明），有屋顶和贴窗天线可供选择。

5．支持电源中断、GPS失歩干接点信号告警（订货时须说明）。

6．机箱经防磁处理，抗干扰能力强。

7．高品质的工业级元件，高水准的电气设计，高密度集成的电路结构，使装置拥有优异的电气隔离和电磁屏蔽表现，整机无可调节器件，极大提高了装置抗干扰性能与可靠性保障。

8．采用高性能、宽范围开关电源，工作稳定。

9．GPS接收天线重点考虑了防雷设计、稳定性设计、抗干扰设计，信号接收可靠性高，不受地域条件和环境的限制。

10．串口、脉冲信号输出可编程，按键设置,操作方便。

11．装置具有多种串行信息输出与交互方式，以满足不同用户的需求。

12．装置可通过数码管在线显示当前收星个数，直观反映装置的同步状况。

13．架装式结构，1U、19”标准机箱,安装方便。

装置的技术指标

1．运行条件

1）装置环境条件

工作温度：-20℃～+70℃；

贮存温度：-45℃～+85℃；

湿度：<95%。

2）电源

交流供电：220V±20%或110V±20%，47Hz～63Hz；

直流供电：220V±20%或110V±20%。

装置供电自适应。

3）抗干扰

       在雷击过电压、一次回路操作、开关场故障、二次回路操作及其它强干扰作用下，装置不误动作。

       装置快速瞬变干扰试验、高频干扰试验、辐射电磁场干扰试验、冲击电压试验和绝缘试验符合标准GB/T13926-1992（工业过程测量和控制装置的电磁兼容性），并达到Ⅲ级及以上标准。

2．技术参数

1）GPS接收天线

工作温度：-45℃～85℃；

贮存温度：-50℃～90℃；

湿度：100%，结露；

体积：φ96×126mm。

2）GPS接收器

接收频率：1575.42MHz（L1信号）。

接收灵敏度：捕获〈-160dBm，跟踪〈-163dBm。

同时跟踪：正常状态下可同时跟踪8～12颗GPS卫星；

                 装置冷起动时不小于4颗卫星；

                 装置热起动时不小于1颗卫星。

捕获时间：装置冷起动时小于1min，装置热起动时小于20S。

内部电池：电池类型：锂电池；电池寿命：≮25000h。

3）功耗：≤15W。

4）平均无故障间隔时间(MTBF)≥150000小时；平均维修时间（MTTR）：一般不大于30分，使用寿命不少于10年。正常使用条件下无须维护。

5）输出时间与协调世界时（UTC）时间同步准确度：≤30nS。

6）时间同步信号接口：

1PPS/PPM/PPH脉冲信号：（TTL电平） 准时沿：下降沿，下降时间≤10nS；

                                                                            下降沿的时间准确度≤30nS；

                                                                             脉冲宽度：200mS；

       注：脉冲信号如须上升沿有效，定货时须说明。

时间报文：

       装置共有两个RS232口、两个RS422/485口，串口的波特率、信息格式相同（如果用户需要两组波特率、信息格式不同的串口，需订货时说明）。

A．通讯波特率: 1200、2400、4800、9600可选。

B．数据格式:信息位8位，一位起始位，一位停止位，异或非校验，校验帧头之后校验字节之前的时间数据,ASCⅡ码。

C．信息格式: 每秒发送一次，格式为:

       ＜Ｓ＞＜Ｔ＞ hh mm ssDD MM YYYYGXX BXX GMTX <P> ＜Ａ＞。

       例如:现在是2014年9月29号09点42分01秒，GPS卫星数8颗，北斗卫星数0颗，当前为东8区，则发送信息格式为:ST09420129092014G08B00GMT28h<8Eh>A。

       其中，<S>:卫星同步帧头，与秒脉冲（PPS）的前沿对齐，装置卫星锁定则发送字符S，装置卫星失锁则停发字符S，S的ASCII码为53H；<T>:发送时间信息的信息头，T的ASCII码为54H；hh:小时的十位、个位，为0～9的ASCII码（30H～39H）；mm:分钟的十位、个位，为0～9的ASCII码（30H～39H）；ss:秒的十位、个位，为0～9的ASCII码（30H～39H）；DD:日的十位、个位信息，为0～9的ASCII码（30H～39H）；MM:月的十位、个位信息，为0～9的ASCII码（30H～39H）；YYYY:年的千位、百位、十位、个位信息，为0～9的ASCII码（30H～39H）；G:接收GPS卫星数量信息标志,ASCII码为47H；XX:GPS卫星数十位、个位，为0～9的ASCII码（30H～39H）；B:接收北斗卫星系统数量信息标志,ASCII码为42H；XX:北斗卫星数十位、个位，为0～9的ASCII码（30H～39H）；GMT:当前设备所处的时区标志，ASCII码为47H，4DH，54H；X：当前设备所处时区值，以东西十二区交汇为0向东每半时区增加1，数值用十六进制数表示；<P> :校验字节,是小时的十位、个位、分钟的十位、个位……直到时区数值信息逐字节异或后再非运算的结果（即：异或非校验）；A:发送时间信息的信息结尾，ASCII码为41H。

       另外，可根据客户要求订制特殊规约。

D．串行输出接口引脚如图所示：

RS-232C接口                      RS-422/485接口

图   K806-G-A卫星同步时钟串行输出接口

E． 准确度：≤10μS(波特率为9600时)。

7）重量：2.8kg。

8）外形尺寸：本装置为架装式结构，高度1U、宽度19”标准机箱,具体外形尺寸如图所示：

图   K806-G-A卫星同步时钟外形尺寸图

装置的授时方案

1. 几台计算机授时

       用串口线缆把GPS时钟装置的串口分别与几台计算机的COM口连接起来，计算机安装运行我公司提供的“串口对时软件”，即可校准计算机本地时间。

2. 局域网的时间同步

       局域网中选一台WINDOWS操作系统的计算机作为局域网标准时间服务器（兼用），用串口线缆把GPS时钟装置的串口与这台计算机的COM口连接起来，计算机安装运行我公司提供的“串口对时软件”校准计算机本地时间，同时安装运行我公司提供的“SNTP服务器软件”。在局域网上的其它计算机安装运行“SNTP客户端软件”。这样，整个局域网上所有的计算机即可实现同步。

图   K806-G-A卫星同步时钟网络授时示意图

产品关键词：GPS时钟,串口同步时钟,GPS时间同步装置
